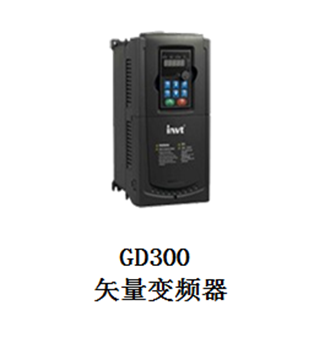

Goodrive300變頻器是新系列高性能矢量變頻器，可廣泛應用于異步電機和同步電機的調速控制。產品依托32位DSP，采用國際領先的矢量控制算法，實現高性能、高精度的電機驅動控制，在提高產品的可靠性和環境的適應性同時，強化了客戶易用性和行業專業化的設計，功能更優化、應用更靈活、性能更穩定。



適用范圍廣

適用異步電機和永磁同步電機的矢量控制，有效減少用戶庫存，無需考慮電機類型兼容問題，不再需要為不同的電機分別備不同變頻器的庫存。



性能優異

良好的控制性能：1：200的調速比（SVC）、0.25Hz/150%的啟動轉矩、多種制動模式，無需制動電阻就可以實現的快速磁通制動模式。



環境適應性強

緊湊型結構設計、獨立風道設計、多種安裝方式，大幅度提升的功率密度，有效縮小用戶安裝體積要求，滿足苛刻的用戶安裝條件。全獨立風道設計，有效提升變頻器的防護效果，適應各種復雜的用戶現場環境。兼容底板安裝和法蘭安裝兩種安裝模式，適應不同的用戶需求。



功能豐富

兩套電機參數、V•F分離設置、虛擬端子功能、轉速追蹤、繼電器延時輸出等 ；兩套電機參數，滿足客戶不同電機共用一臺變頻器，有效降低客戶設備投入；V•F分離功能，滿足各種變頻電源客戶需求，實現V/F曲線的靈活設置



可靠性高

CE認證、多種保護功能高可靠性設計

1、引入了熱仿真技術，全部機型都進行了熱力學仿真，有效規劃整機的散熱，提升產品可靠性

2、全系列產品內置C3級別濾波器，有效消除變頻器對外界干擾，提升了產品的兼容性。

3、所有產品全部經過了高溫、低溫、低氣壓、振動等復雜的產品驗證，從源頭確保了產品的可靠性。

4、產品全部通過德國TUV-SUD的產品認證，同時加貼TUV-mark和CE認證標識，產品達到了歐洲最苛刻的產品技術標準要求。

5、強大的硬件配置：寬電壓范圍輸入、支持直流輸入、共直流母線設計、內置制動單元（30kW以下）、可

外引的高性能LED鍵盤、數量眾多的I/O端子、標配C3濾波器等

1、寬電壓輸入范圍，確保產品滿足不同的用戶現場需求，同時支持直流電壓輸入

2、全系列支持共支流母線方案

3、支持獨立控制電源功能，可以滿足客戶調試需求

4、內置制動單元，最大功率到30kW（含）

5、提供高性能的LED鍵盤供客戶選擇

6、多路的I/O端子輸入輸出： 3路模擬量輸入；2路模擬量輸出；8路普通數字輸入，最大頻率為1kHz；1路高速數字輸入，最大頻率為50kHz；1路高速數字輸出，1路Y端子開路集電極輸出7、支持-10V~10Vd的多路模擬量輸入



提供多種選配件

多種通信擴展卡、高性能LCD液晶鍵盤、濾波器、輔助電源、制動單元、能量回饋單元、電抗器

1、標配Modbus通信方式

2、提供Profibus-DP卡，用戶可以選配

3、提供Ethernet-IP卡，用戶可以選配

4、提供自己設計的輸入濾波器可以選擇，所有濾波器全部進行過滿載EMC試驗，確保滿足最苛刻的歐洲EMC標準

3AC 400V±15% 1.5~500KW



功能描述		規格指導
輸入	輸入電壓（V）	AC 3相400V±15%
	輸入頻率（Hz）	50Hz/60Hz，允許范圍47～63Hz
輸出	輸出電壓（V）	0～輸入電壓
	輸出頻率（Hz）	0～400Hz
技術控制性能	控制方式	V/f，無PG矢量控制模式
	電機類型	異步電機、永磁同步電機
	調速比	異步電機1:200（SVC），永磁同步電機1:20（SVC）
	速度控制精度	±0.2%（無PG矢量控制）
	速度波動	±0.3%（無PG矢量控制）
	轉矩響應	<20ms（無PG矢量控制）
	轉矩控制精度	<10%（無PG矢量控制）
	啟動轉矩	異步電機：0.25Hz/150%（無PG矢量控制） 永磁同步電機：2.5Hz/150%（無PG矢量控制）
	過載能力	150%額定電流60s； 180%額定電流10s； 200%額定電流1s。
運行控制性能	頻率設定方式	數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、MODBUS通訊設定、PROFIBUS通訊設定等，可實現設定的組合和設定通道的切換
	自動電壓調整功能	當電網電壓變化時，能自動保持輸出電壓恒定
	故障保護功能	提供過流、過壓、欠壓、過溫、缺相、過載等30多種故障保護功能，可記錄故障時變頻器運行的詳細狀態，并具有故障自動復位功能
	轉速追蹤再啟動功能	實現對旋轉中的電機的無沖擊平滑啟動
