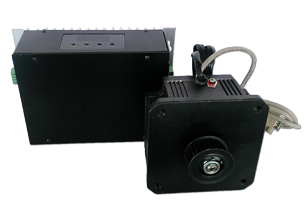

EC10門機控制器是采用全閉環伺服控制技術，集成轎頂控制板及門機控制為一體的電梯門系統驅動控制器。該產品與英威騰EC100/EC160系列智能整體機配套使用，可以減少EC-CTB轎頂控制板的配置，極大的節省了整體成本。
技術特點
◆ 全閉環伺服控制技術/超強的速度響應能力
◆ 集成轎頂控制板功能,減少接線, 應用智能、簡便
◆ 開門力限制/精確的力矩控制/智能自學習/測試模式
◆ 先進的限位功能，保證門機運行平穩精確
◆ 友好參數設置界面，方便修改參數
◆ 豐富的通訊接口：支持CAN,MODBUS,RS232
| 項目 | 名稱 | 技術指標 |
| 性能控制 | 控制方式 | 閉環矢量控制 |
| 速度控制精度 | 閉環矢量控制：±0.05% | |
| 起動轉矩 | 閉環矢量控制：0Hz~180% | |
| 頻率分辨率 | 0.01Hz | |
| 電流分辨率 | 0.01A | |
| 主要功能 | 交流永磁同步機下，支持帶載方式下自動調諧電機參數和編碼器零點位置 | |
| 支持普通ABZ編碼器方式下得交流永磁同步機閉環矢量控制 | ||
| 磁通矢量控制下支持自動轉矩提升、手動轉矩提升、過勵磁等功能 | ||
| 支持距離全脈沖控制方式 | ||
| 支持門寬自學習功能 | ||
| 支持自動演示功能 | ||
| 支持遇阻自動識別功能 | ||
| 驅動器過載保護：額定電流150% 60秒保護、180% 10秒鐘保護 | ||
| 支持驅動器過壓保護、欠壓保護、過流保護、輸出缺相保護、相間短路保護等保護功能 | ||
| 名稱 | 技術指標 | 名稱 | 技術指標 |
| 額定電流： | 1.1A | 額定轉矩： | 2.7N.m |
| 額定電壓： | 50V | 額定頻率： | 24Hz |
| 額定轉速： | 180rpm | 額定功率： | 50W |
| 直流線電阻(35℃)： | 20.5Ω | D軸相電感(35℃)： | 25.9mH |
| Q軸相電感(20℃)： | 2.82mH | 極對數： | 8 |
| 工作制： | S3 | 使用環境： | -25℃~+50℃ |
| 絕緣等級： | B | 防護等級： | IP54 |
| 產品名稱 | 產品型號 | 外形尺寸 | 安裝尺寸 | 安裝孔徑 |
| 門機一體化控制器 | EC10-0R2G-S2 | 207×132×73 | 192×80 | Φ5 |
| 永磁同步電機 | DL120-S16 | 116×116×85 | 96×96 | Φ8 |
