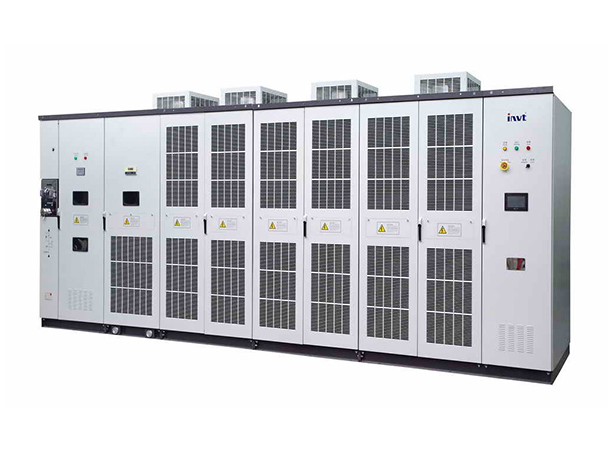

iSVG系列高壓靜止無功發生器是英威騰公司研發生產的靜止型高壓動態無功補償設備，既可補償無功，也能補償諧波，屬于目前最先進的第三代無功補償產品。

iSVG系列高壓靜止無功發生器以IGBT組成自換相橋式電路，通過電抗器并聯在電網上，適當?shù)恼{節橋式電路交流輸出電壓的相位和幅值，或控制其交流側電流，就可以使該電路吸收或發出無功電流，實現動態無功補償。

iSVG系列產品采用先進的鏈式拓撲結構，工作穩定可靠，控制系統采用三核數字處理技術，極大提高了裝置的響應速度、自我保護和通訊能力。

iSVG系列產品采用正面維護結構設計，可靠墻安裝，極大節約了占地面積，方便設備檢修，減少了維護工作量。

技術優勢

1、獨特的直流電壓平衡技術及多電平矢量控制技術，并網電壓諧波小于1%

2、精確的電網同步技術和自勵啟動技術，并網電流無沖擊

3、采用瞬時無功理論，響應速度小于5ms

4、采用自主發明專利的諧波補償處理技術，確保諧波補償效果最優化

5、光通訊誤碼識別專利技術，數據處理準確及時

6、補償功能多樣化，具有無功補償、諧波補償、穩壓補償、三相不平衡補償?shù)裙δ?/p>

7、正面維護結構設計，占地面積少，方便維護與檢修

規格

6kV 1MVA--16MVA

10kV 1MVA--25MVA

35kV 1MVA--25MVA

額定電壓：3kV、6kV、10kV、35kV

額定容量：0.5MVA~25MVA

無功補償范圍：額定感性到額定容性動態連續可調

響應時間：≤5ms

功率因數：＞0.95

整機效率：≥99%
