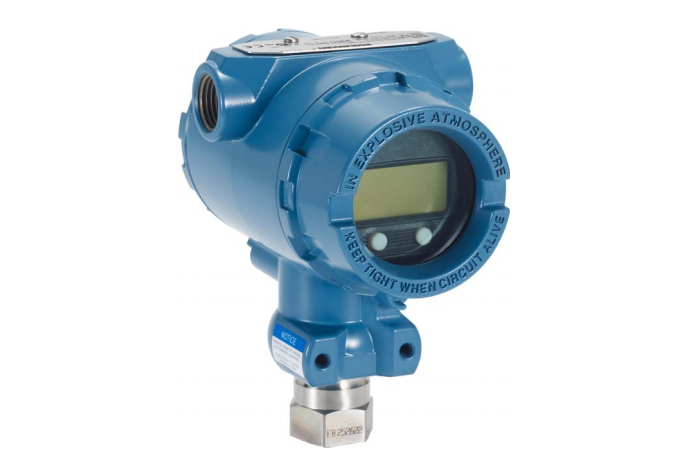

羅斯蒙特 2088 絕壓與表壓變送器


產品數據表
2013 年 10 月
00813-0106-4690, NB 版



n 采用高精度選件時性能可達 0.065%
n 輕量化、緊湊設計，可實現經濟高效的安裝
n 可用的協議包括 4–20 mA HART® 和低功率 1–5 Vdc HART
n 絕壓和表壓范圍高達 276 bar （4,000 psi）
n 量程比能力達 50:1


羅斯蒙特 2088 壓力變送器產品供應
經實踐檢驗的表壓和絕壓應用可靠性

n  可用的協議包括 4–20 mA HART® 和低功率 1–5 Vdc HART

n  LCD 可全面配置為顯示過程變量、范圍百分比和診斷信息

n  輕量化、緊湊設計，便于安裝

n  可選擇不銹鋼或合金 C–276 接液材料

利用智能無線 THUM™ 適配器發揮設備的真正價值
n  獲得現場智能，改善質量、安全性、可用性和運轉，降低維護成本

n  遠程管理設備和監控工況

n  支持新的無線測量點

n  利用現有回路的能力


經實踐檢驗的可靠、創新性差壓液位技術

n  利用廣泛的過程連接件、填充液、直接安裝或毛細連接材料，能夠與任何過程管道連接

n  利用 QZ 選件量化和優化整個系統的性能





儀表閥組 — 高質量、方便、易用
n  經過精心設計和制造，可實現羅斯蒙特變送器的最佳性能

n  通過工廠組裝節省安裝時間和費用

n  具有各種形式、材料和配置


羅斯蒙特 2088 直連式壓力變送器






其他信息
規格 : . . . . . . . . . . . . . . . . . . . . . . . . . 第 8 頁
產品認證 :  . . . . . . . . . . . . . . . . . . . . 第 11 頁
尺寸圖 : . . . . . . . . . . . . . . . . . . . . . . 第 14 頁


訂購信息

表 1. 羅斯蒙特 2088 壓力變送器訂購信息

型號產品說明 標準 標準2088壓力變送器★代碼測量類型 標準 標準A絕壓★G表壓★代碼壓力范圍 標準 標準 2088G2088A 1–1.01 至 2.1 bar （–14.7 至 30 psi）0 至 2.1 bar （0 至 30 psi）★2–1.01 至 10.3 bar （–14.7 至 150 psi）0 至 10.3 bar （0 至 150 psi）★3–1.01 至 55.2 bar （–14.7 至 800 psi）0 至 55.2 bar （0 至 800 psi）★4–1.01 至 275.8 bar （–14.7 至 4,000 psi）0 至 275.8 bar （0 至 4,000 psi）★代碼變送器輸出 標準 標準S(1)4–20 mA dc/ 數字 HART® 協議★N(1)低功率 1–5 Vdc/ 數字 HART 協議★

★ 標準產品表示最普通的選項。為了達到最佳交貨期，建議選擇帶星號的選項 （★）。擴展產品在接收訂單后制造，且需要額外的交貨時間。


表 1. 羅斯蒙特 2088 壓力變送器訂購信息
★ 標準產品表示最普通的選項。為了達到最佳交貨期，建議選擇帶星號的選項 （★）。擴展產品在接收訂單后制造，且需要額外的交貨時間。

代碼	結構材料
標準				標準
	過程連接件	隔片	填充液
22(2)	316L 不銹鋼	316L 不銹鋼	硅油	★
33(2)	合金 C–276	合金 C–276	硅油	★
擴展型
2B(2)	316L 不銹鋼	316L 不銹鋼	惰性油
代碼	過程連接件
標準				標準
A	1/2 –14   NPT 陰螺紋			★
B(3)	DIN 16288 G1/2 陽螺紋			★
D(3)(4)	M20 × 1.5 陽螺紋			★
擴展型
C(3)(4)	RC 1/2 陰螺紋
代碼	導線管入口
標準				標準
1	1/2–14   NPT			★
2(3)	M20 × 1.5			★
擴展型
4(3)	G1/2


選件（隨選定型號提供）

膜片密封組件
標準		標準
S1(5)(6)	組裝至一個羅斯蒙特   1199 膜片密封件	★
顯示和界面
標準		標準
M4	LCD 顯示屏與就地操作員界面	★
M5	LCD 顯示屏，配置為工程單位顯示	★
配置按鈕
標準		標準
D4	模擬零點和量程	★
DZ	數字零點調校	★
安裝架
標準		標準
B4	帶不銹鋼螺栓的不銹鋼安裝架	★

產品認證 標準 標準C6CSA 防爆，本安和非易燃★E2INMETRO 防火★E3中國防火★E4(3)(7)TIIS 防火★E5FM 防爆，防粉塵起火★E7IECEx 防火★EDATEX 防火★I1(3)ATEX 本安★I2INMETRO 本安★I3中國本安★I5FM 本安， 2 分類★I7IECEx 本安★K1ATEX 防火，本安， n 型，防塵★K2INMETRO 防火、本安★K5FM 防爆，防粉塵起火，本安， 2 分類★K6(3)ATEX 與 CSA 防爆、防粉塵起火，本安， 2 分類★K7IECEx 防火，本安， n 型，防塵★KBFM 與 CSA 防爆、防粉塵起火，本安， 2 分類★KH(3)FM 認證與       ATEX 防爆和本安★N1(3)ATEX n 型★N3中國 n 型★N7IECEx n 型★ND(3)ATEX 防塵★NKIECEx 防塵★船上使用認證 標準 標準SBS美國驗船局 （ABS）型式認證★SBV法國船級社 （BV）型式認證★SDN挪威船級社 （DNV）型式認證★SLL勞埃德船級社 （LR）型式認證★壓力試驗 擴展型  P1水壓試驗證書 接線端子 標準 標準T1瞬變保護★特殊清潔 擴展型  P2特殊清潔服務 校準證書 標準 標準Q4校準證書★



表 1. 羅斯蒙特 2088 壓力變送器訂購信息
★ 標準產品表示最普通的選項。為了達到最佳交貨期，建議選擇帶星號的選項 （★）。擴展產品在接收訂單后制造，且需要額外的交貨時間。
